Description

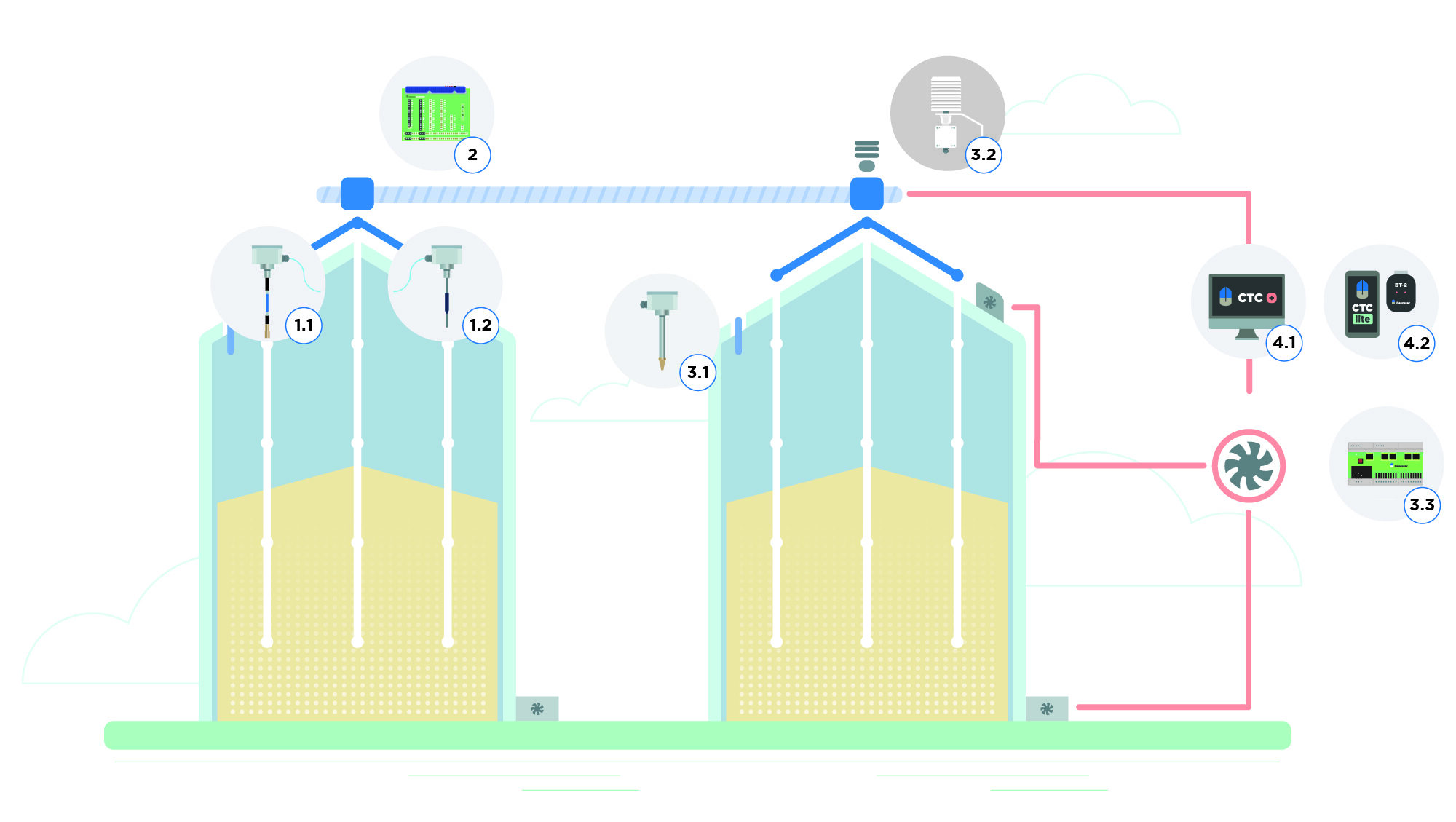

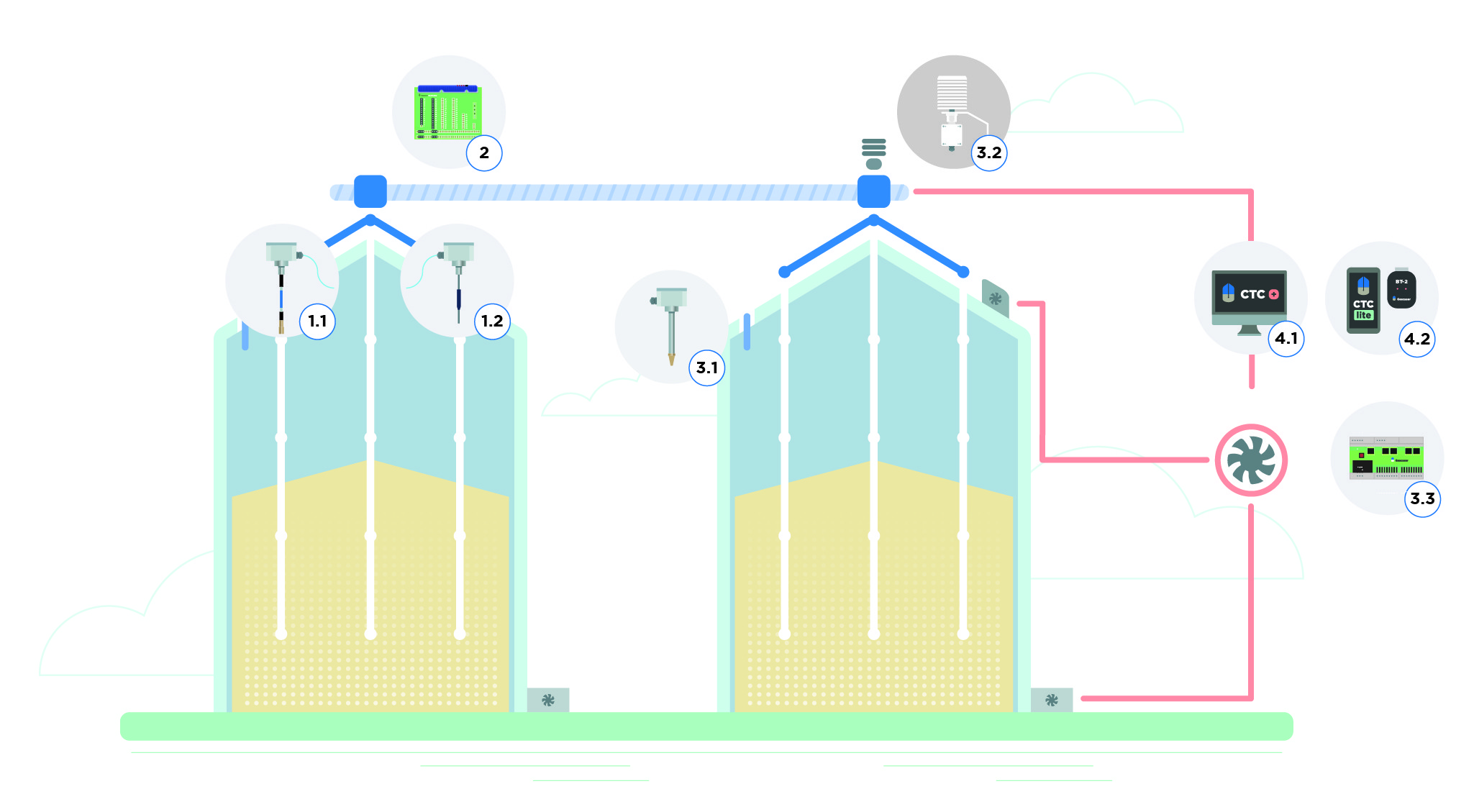

Medición de humedad y temperatura del grano

Arranque y parada a los ventiladores principales a través del Set point establecido en el sistema.

Sondas anticondensación.

Sondas de temperatura y humedad

SONDA TEMPERATURA

De tubo liso, flexible y de pequeño diámetro que disminuye la tracción ejercida sobre el techo del silo. El cable-sensor mide, mediante sensores calibrados, la temperatura a diferentes niveles. La facilidad de extracción y re-inserción del cable-sensor (incluso con el silo lleno) facilita cualquier reparación, verificación y calibración. Sin límite de sensores y separados a la distancia que el cliente desee

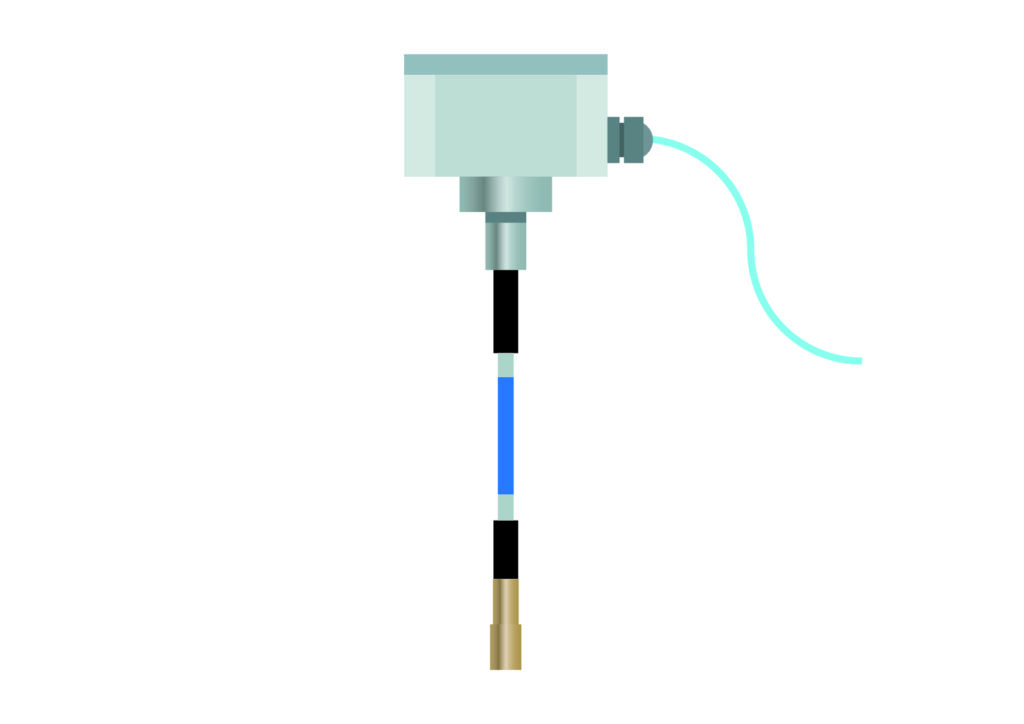

SONDA TEMPERATURA Y HUMEDAD

De tubo liso y flexible con sensores calibrados que miden la temperatura y humedad del grano almacenado. Sin límite de sensores y separados a la distancia que el cliente desee.

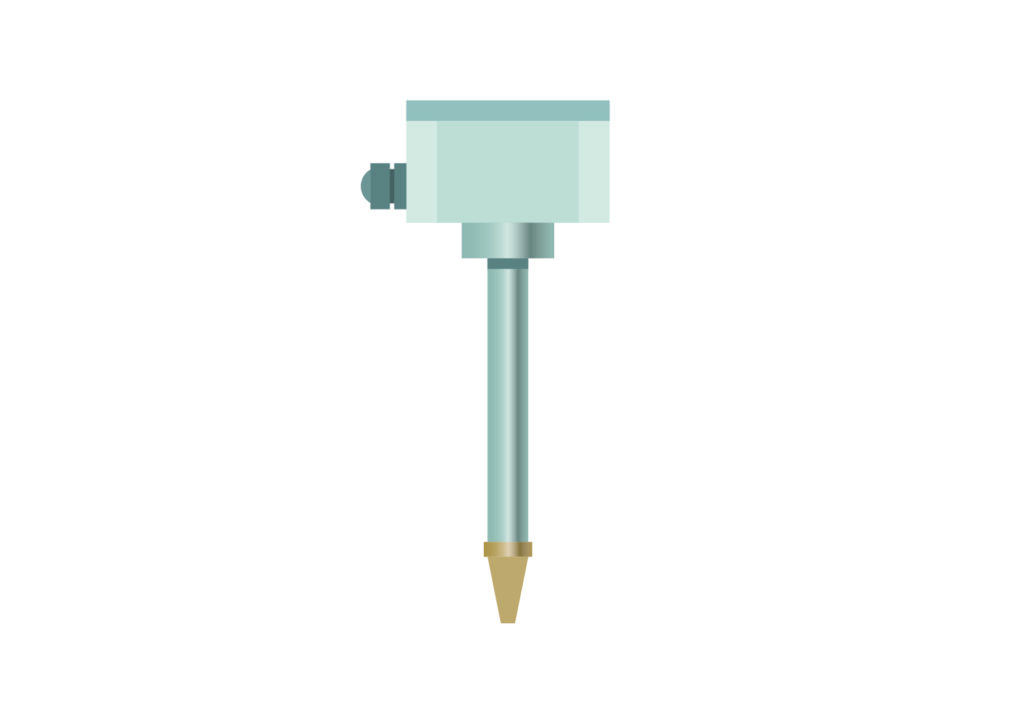

SONDA ANTICONDENSACIÓN

Mide la humedad relativa y la temperatura del aire entre el cereal y el techo del silo. Controla el arranque y paro de los extractores de techo, evitando que se forme condensación tanto en las paredes como en el techo del silo.

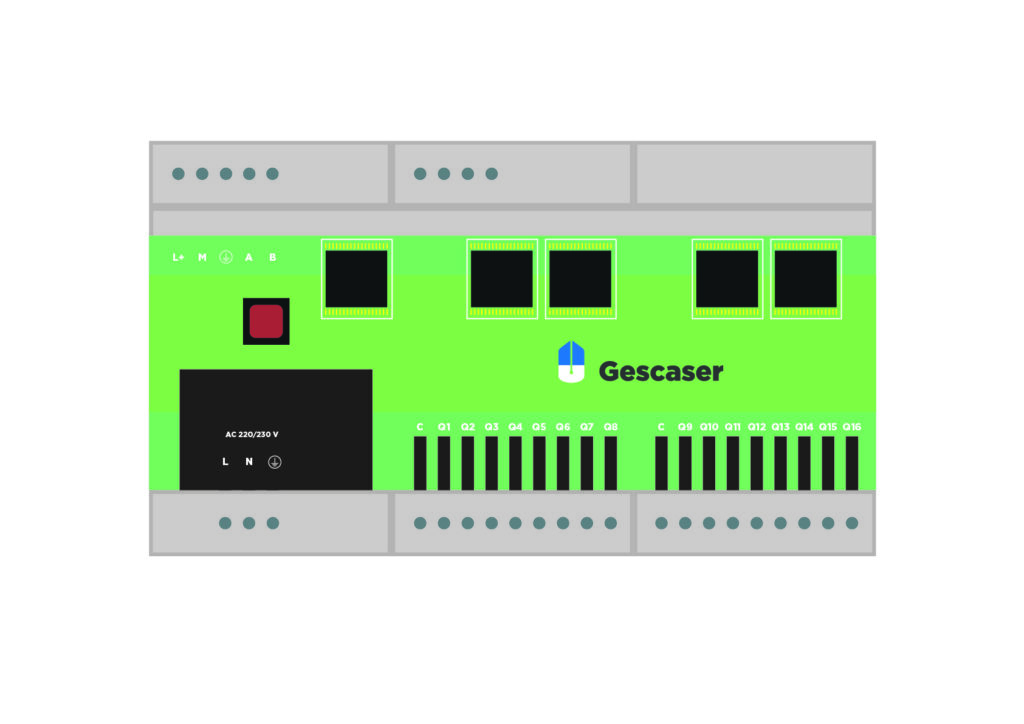

MÓDULO DE RELÉS

Con contactos libres de tensión donde se conectarán los ventiladores para una puesta en marcha y/o paro automático según los parámetros seleccionados. También puede usarse como señal de alarma a importar en sus sistemas PLC/SCADA.

CENTRO DE CONTROL MANUAL

Sistema pensado para instalaciones pequeñas y medianas donde no pueda usarse un PC. Consta de un sinóptico, una pantalla LCD y un teclado numérico para seleccionar sonda y silo. Opcionalmente puede ir con impresora.

SOFTWARE CTC PLUS

Desarrollado para aquellos que buscan la máxima calidad de sus cereales. Permite el control desde varios PC, exportar e importar información y una visión general de toda la planta con la relación de temperaturas actuales y su historial.

CARACTERÍSTICAS

VENTANA DE PREVISUALIZACIÓN

1. Plano en planta de la instalación
2. Disposición en planta de las sondas del silo seleccionado
3. Información de silos, sondas y sensores
4. Termografía: visión termo-gráfica de las temperaturas a la altura seleccionada
5. Información de estado del llenado actual del silo

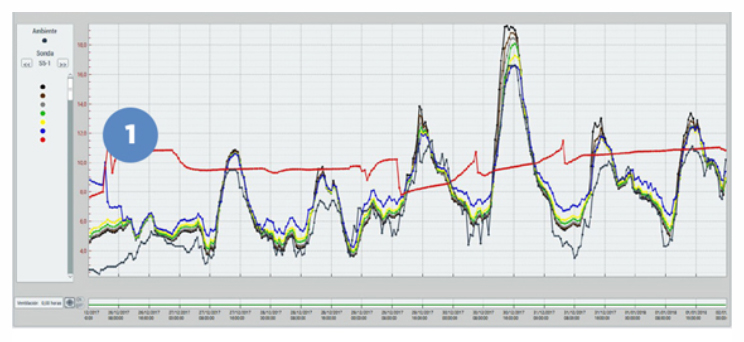

VENTANA DE GRÁFICAS

El historial de información, de todos los sensores instalados en la planta de almacenaje se guarda en una base de datos que genera gráficas para un mejor control de su grano.

Las gráficas permiten visualizar, para cada silo y a diferentes alturas dentro del mismo, los siguientes parámetros a lo largo de un período de tiempo:

1. Temperatura: permite la visualización de tendencias de calentamiento o procesos de enfriamiento.
2. Humedad: muestra la humedad de equilibrio (EMC en inglés) ayudando al usuario a la prevención de focos de fermentación.
3. Control de stock: muestra la cantidad de cereal almacenado visualizando los ciclos de llenado y/o vaciado.
4. Ventilación: permite controlar el número de horas que la ventilación ha estado funcionando.

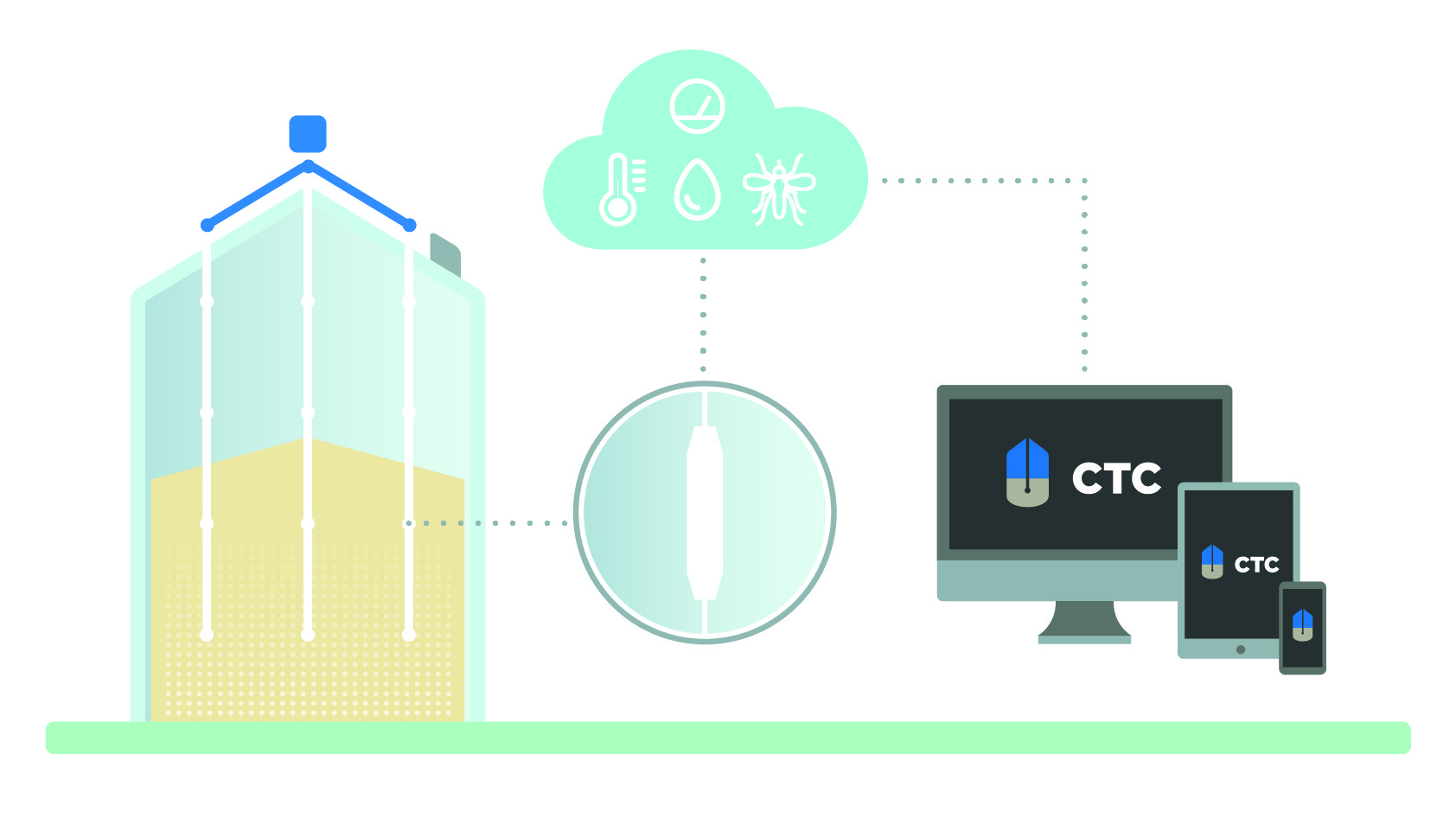

CONECTIVIDAD

Toda la información del CTC+ puede ser consultada vía:

1. Internet: desde cualquier lugar y dispositivo móvil
2. SCADA / PLC: vía los protocolos OPC o Modbus

VENTILACIÓN

1. ON: fuerza la puesta en marcha de los ventiladores
2. OFF: fuerza el paro de los ventiladores
3. AUTO: la ventilación funcionará si se cumplen todas las condiciones:

• Temperatura máxima de conservación: si algun sensor del silo supera este valor, será una condición de ventilación.
• Mínimo diferencial de temperatura: valor de seguridad que permite la ventilación sólo cuando la temperatura ambiente está el valor indicado por debajo de la temperatura del grano.
• Mínima / Máxima Humedad (%): la humedad relativa exterior está comprendida entre estos valores.
• Intervalo de tiempo 1 y 2: franjas horarias que permiten ventilación.

PSICROMÉTRICO: de las condiciones de temperatura y humedad de equilibro (EMC en inglés) del grano almacenado y las ambientales de temperatura y humedad relativa, el sistema ventilará según las graficas psicrométricas para conservar el grano en las condiciones deseadas:

• Temperatura máxima de conservación: valor de temperatura máxima a la que deseamos conservar el grano.
• Histéresis: diferencial de marcha y paro del ventilador. El sistema predictivo avisa al usuario si quiere ventilar ya que existe una tendencia del grano de aproximarse a una zona de riesgo.
• Intervalo de tiempo 1 y 2: franjas horarias que permiten ventilación.

EXTRACCIÓN DEL TECHO
Gracias a la sonda anticondensación que proporciona la temperatura y humedad relativa del aire del interior del silo, el sistema determina si se producirá condensación, o no, en las paredes del silo. Si hay peligro de condensación los extractores se pondrán en marcha.

• Diferencia de temperatura de arranque / parada: valor de seguridad que permite el arranque o parada de los extractores solo cuando la temperatura ambiente esta por debajo de ésos valores.
